Solution technique de laboratoire électrique de chauffe-eau

Description de produit

Aperçu de projet

Le laboratoire de rendement énergétique du chauffe-eau électrique est conçu et construit selon les normes et les caractéristiques suivantes :

1-1 normes d'essai de produit :

Méthode de test de performance du CEI 60379 pour les chauffe-eau électriques de stockage domestique de l'eau

SASO 1858

1-2 exactitude de mesure et de contrôle de chaque paramètre

Points et exactitude de mesure

Points de contrôle et exactitude

1-3 capacités de laboratoire

Ce laboratoire est un laboratoire de base consacré à l'essai de rendement énergétique des chauffe-eau électriques. Les essais suivants peuvent être réalisés dans des conditions expérimentales :

coefficient de consommation d'énergie 1.24h

2. Détection de taux de débouché d'eau chaude ;

3. Expérience de chauffage

expérience de la puissance 4.Input

5. Essai de temps d'isolation ;

6. Expérience de puissance

7. Expérience de consommation d'eau

8. Essai de humidité à hautes températures et élevé

essai de la température 9.Low

articles des essais de performances 10.Other requis dans la norme électrique de chauffe-eau

1-4-1 type examiné de machine :

l accrochant le chauffe-eau électrique, chauffe-eau électrique vertical, chauffe-eau électrique de rapide-chauffage.

l capacité de détection de 1-4-2 :

l peut examiner 6 chauffe-eau électriques de ménage en même temps.

l

l en second lieu, le plan d'infrastructure :

2,1 laboratoire de représentation (rendement énergétique) :

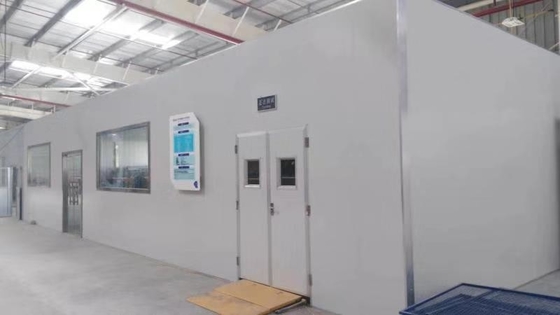

l l pièce de laboratoire : taille de × de largeur de × de longueur : × 3200mm du × 3800mm de 6800mm ; (utilisant le panneau isolant de laine de roche de haute densité 100mm à l'intérieur de la plaque d'acier double face de couleur, et d'employer les matériaux non-combustibles ou ignifuges, la catégorie de la représentation matérielle de combustion atteint le niveau d'A) ;

l porte lLaboratory : largeur de × de taille : le × 1200mm, porte de 2200mm de double-ouverture, avec le voyant à niveau visible sur la porte, éclairage avec la lampe fluorescente à l'épreuve tri de Philips (installation dessus-montée), l'illumination mesurée à une taille de 1m au-dessus de la terre ne sera pas moins que 400lx ;

llGround : Plancher de mousse d'acier inoxydable de 3mm, bonne isolation et représentation antidérapante ;

l contrôle d'accès : avec le système de contrôle d'accès.

Conditions de travail : 1) la température : réglable 10 du ° C à 50 ° C, ° équilibré du ± 0,3 de ≤ de taux de changement C/10h, ° horizontal C, ° vertical du gradient ≤0.6 de distribution C/m de l'inégalité ≤1 de la température ; 2) humidité : 40% --- Rhésus de 85%, le ± 3%, exactitude de stabilité est + 1% ; 3) vitesse du vent : aucune convection évidente, vitesse du vent ≤0.25m/S.

Mesures de contrôle environnementales de la température et d'humidité : 3,1 système de réfrigération et de chauffage :

l réfrigération : unités à refroidissement par eau, la conception intégrée de l'unité de réfrigération, couverture entièrement incluse d'unité pulvérisée par plastique, résistance à la corrosion, belle. Capable résister aux conditions environnementaux durs de la chaleur froide et extrême grave.

le système de réfrigération de lThe adopte le mode fonctionnant normalement ouvert, et l'unité extérieure du système de réfrigération a des mesures antivibrationnes et de réduction du bruit.

lHeating : Quand la fan arrête le travail, la chauffage peut être arrêtée, avec la protection de surchauffe, et le tube de chauffage peut être facilement remplacé.

conduit de tanière : Le conduit d'air est conçu raisonnablement et admirablement, et l'air d'admission et l'air de retour sont vers le bas. Les composants du conduit d'air sont raisonnables et faciles à maintenir.

l dégivrant : Le système peut être équipé d'un automatique dégivrent la fonction.

l que le tube de chauffage peut être facilement remplacé ;

3,2 système d'humidification

le réservoir d'eau de lHumidification est fait d'acier inoxydable

l le réservoir d'eau a la fonction de contrôle de niveau de l'eau, le manque d'eau et les fonctions automatiques de protection de débordement ;

l chauffage d'électrode d'humidificateur, commode pour des fonctions régulières de nettoyage et de drainage, et des mesures d'isolation de prise ;

l font la fête des tuyaux d'approvisionnement et de drainage en eau d'approvisionnements d'A dans la position d'humidificateur ;

3,3 la température et système d'ajustement d'humidité

Instrument de contrôle de la température et d'humidité : La température et contrôleur d'humidité : Le Japon SR93, communication RS485 ; Relais à semi-conducteur de Seamanton ;

mesure de lTemperature et d'humidité : adoptez la méthode à haute précision de capteur, sèche et de thermomètre humide de résistance du platine PT100 pour mesurer la température et l'humidité ;

contrôle de lTemperature et d'humidité : contrôle de la température, d'humidité et de vitesse du vent : la réfrigération et le chauffage d'intérieur sont réalisés par des unités de réfrigération, des vaporisateurs, des humidificateurs, des alliages de caloduc et d'aluminium, des conduits d'air de retour, des fans de climatisation, etc., et les paires de caloduc pour le chauffage d'intérieur, les deux parties emploient l'algorithme de non-dépassement de PID pour accomplir le contrôle précis de la température d'intérieur, et commandent l'équipement pour accomplir le contrôle manuel ou automatique du chauffage, des presses et des fans. L'humidification et le déshumidificateur coopèrent avec le contrôle à réaliser le contrôle d'humidité de laboratoire. Le conduit d'air du laboratoire de climatisation est conçu comme entrée d'air discrète centrale, et un air de retour inférieur est un conduit d'air bas avec une bouche d'air. Les fans d'admission et d'air de retour sont conçues pour former un chemin en circuit fermé d'air pour assurer la température de laboratoire et le contrôle d'humidité. L'unité de réfrigération, le vaporisateur, et la fan de climatisation sont employés pour réaliser la température d'intérieur du laboratoire de climatisation par le conduit d'air de retour d'alliage d'aluminium.

3,4 mesures de sauvegarde : La réfrigération et le matériel de climatisation doivent avoir la protection d'ordre de phase, la protection de surintensité, la protection de tension de ciel et terre, la protection des eaux courante, la protection de surchauffe, le détecteur de fumée, la protection de manque d'eau, la protection brûlante anti-sèche, etc., et les dispositifs d'alarme de bruit et de lumière, et l'alimentation de secours s'il y a lieu.

3,5 d'autres : En plus du laboratoire électrique de représentation de chauffe-eau, tous le laboratoire d'échantillonnage (type inspection), de fiabilité le laboratoire et de pièces le laboratoire utilisent la climatisation centrale pour commander la température.

Fonctions de Ø ØBasic du circuit de refroidissement : Il a des fonctions de base telles que le traitement préparatoire, le stockage de l'eau, la pressurisation, la stabilisation de tension, l'admission automatique, le drainage, le chauffage, refroidissement, et la conservation de la chaleur, aussi bien que la protection conventionnelle de sécurité telle que les niveaux de basse mer, le débordement, et les composants électriques et la puissance importants. Les fonctions d'alarme et de protection du statut de fonctionnement anormal des composants, chaque laboratoire correspond à un système d'approvisionnement en eau relativement indépendant et partagé.

Réservoir d'eau de la température constante de Ø Ø : Le laboratoire est équipé d'un réservoir de l'eau 2000L. Chaque réservoir d'eau a une fonction de agitation. Le réservoir d'eau a un affichage mécanique et un mètre d'armoire de commande pour montrer la fonction de volume de l'eau. En même temps, la conception de réservoir d'eau est commode pour le nettoyage et l'entretien internes. Le matériel de réservoir est fait d'acier inoxydable 304 fortement poli.

Température ambiante de Ø ØWater : le réservoir d'eau a la capacité de chauffage et de refroidissement indépendante, et la température peut être ajustée et commandée dans la marge du ℃ de 10 ℃ -35 ;

Pression d'eau de Ø Ø : La pression de canalisation est stable, et le réservoir sous pression est placé. Toutes les stations sont allumées et l'écoulement maximum est écrit en même temps. La pression d'eau maximum de conception est 1.2Mpa. Le système place la pression d'eau et la pression d'eau au débouché de l'eau de la station. La pression d'eau est maintenue cohérente, et l'indicateur du débouché de la canalisation est conçu pour installer un indicateur de pression d'indicateur

Écoulement de Ø ØWater : Sous la pression d'eau de 0.3Mpa, l'écoulement d'eau de débouché du support est ≥20L/minute, et chaque débouché est équipé d'un joint et d'une valve ; Ø

Capacité d'isolation de Ø Ø et d'isolation thermique : Tous les tuyaux d'approvisionnement en eau et réservoirs d'eau devraient avoir des capacités d'isolation et d'isolation thermique pour empêcher l'égoutture de l'eau en été et la congélation en hiver ;

Contrôle de température de réservoir d'eau de Ø Ø : La déviation entre la température de l'eau d'ensemble et la température de l'eau réelle de débouché de chaque réservoir d'eau est moins de 1 ° C. Après atteinte de la température d'ensemble, le contrôle stable pendant l'opération quotidienne est garanti. La gamme de fluctuation de la température ne dépasse pas le ° C. Accurate, capteur du ± 2 de valeur réglée de température rapide de réponse et ne se rassemble pas et ne l'économise pas à la courbe d'essai ;

Admission de l'eau de Ø ØAutomatic et capacité de drainage : L'admission de l'eau et le drainage de chaque réservoir d'eau sont équipés de deux types de contrôle automatique et de contrôle manuel. L'eau molle et de l'eau du robinet peuvent être automatiquement ajoutées pour placer la quantité de l'eau et de drainage par l'affichage de l'armoire de commande. L'écoulement d'admission et de drainage est plus grand que 100L/minute ;

Capacités d'opération et de surveillance de Ø ØRemote : Sur le groupe de l'armoire de commande, des paramètres tels que la température de l'eau et la pression d'eau peuvent être placés, et la chauffage, le refroidissement, les pompes de circulation, les pompes de pression, les pompes d'admission de l'eau, et les pompes de drainage peuvent être ouverts et fermés. Arrosez le volume, la température de l'eau réelle, la pression d'eau réelle, l'écoulement instantané, l'écoulement de total, etc. ;

Capacité de protection de sécurité de Ø Ø : Le réservoir d'eau a une conception de protection pour le débordement, la fuite et le niveau de basse mer, et le caloduc et l'unité de réfrigération ont la protection de niveau de basse mer, la basse température et protection de haute température, etc. Ø

Ø Ø le circuit de refroidissement devrait avoir la bons fiabilité et entretien. Les pièces de rechange communes (vannes électromagnétiques, valves de main, etc.) pour des circuits de refroidissement doivent être configurées au moins deux fois la configuration standard. Les canalisations de circuit de refroidissement sont raisonnablement belles et les canalisations sont claires. Identification, plaque d'identité, commodes accrochants pour l'entretien et l'entretien, équipé de la dureté de réactif et d'eau d'essai de dureté de l'eau ajustant le réactif qui peut rencontrer l'utilisation de 3 ans ;

Composants de Ø ØMaterial de circuit de refroidissement : Tous les réservoirs en surface, des pompes, les conduites d'eau et d'autres garnitures de tuyau sont faits d'acier inoxydable 304, qui garantit qu'il n'y aura aucune rouille de l'eau ou fuite de l'eau dans la durée de vie de plus de 10 ans.

Composants de Ø ØMain de circuit de refroidissement : réservoir d'eau de la température constante, système de réfrigération, appareil de chauffage de canalisation, pompe de gavage, pompe d'eau en circulation, vanne électromagnétique de canalisation, capteur de température PT100, capteur de pression, compteur de débit, etc.

Système d'approvisionnement en eau de la température constante et de pression :

1. La température de l'eau est contrôlable, gamme : 6 | 60 ℃ de ± 0,5 de ℃ (dans le tuyau d'admission de l'eau), habituellement 15 | 25 le ℃, il peut être placé, et la gamme d'ajustement d'exactitude de température de l'eau devrait être réglable dans la marge du ℃ du ± 0,5 au ℃ du ± 5 ;

2. Gamme de pression de l'eau : 0.02MPa | le ± 0.05MPa de 1,2 MPA peut être ajusté arbitrairement. Les pressions d'eau utilisées généralement sont 0.2MPa, 0.275MPa, 0.4MPa, 0.6MPa, 0.7MPa, 0.8MPa, MPA 1,0 ;

3. Affichage en temps réel de pression d'eau fonctionnante ;

4. Approvisionnement en eau : L'approvisionnement en eau maximum est 2T/h, qui peut être arbitrairement ajusté dans la marge de 0 | 40L/minimum et peut être constants (capteur utilisant la pompe de gavage importée de Grundfos, le régulateur de tension italien de VAREM, l'inverseur d'EMERSON ou de Mitsubishi, de l'Allemagne Luc pression, importé du mètre d'écoulement d'eau du Japon Yokogawa) avec l'indication d'écoulement d'eau, débit utilisé généralement 2L/minute, 5L/minute, 10L/minute, l'approvisionnement en eau maximum 3T/h ;

5, réservoir d'approvisionnement en eau du réservoir 2000L d'approvisionnement en eau, contrôle automatique de prise d'eau, contrôle de niveau automatique de l'eau ;

la diverse protection 6.With fonctionne comme le manque d'eau, le niveau d'eau, au-dessus de la température, de la fuite, etc. Chaque position "TEST" est équipé d'un ensemble de robinets. Chaque ensemble de robinets est équipé d'un cuivre G1/2" robinet à tournant sphérique pour fournir la circulation de l'eau de la température constante et de pression pour s'assurer que la température de l'eau répond aux exigences ;

Canalisation :

Drainage : Le drainage adopte le drainage de double-tuyau : un des tuyaux est vidangé à un réservoir d'eau recyclable. La méthode de repêchage de drain emploie la pression du tuyau constant de pression de décharger l'eau chaude du chauffe-eau au réservoir d'eau de repêchage, et injecte également l'eau de la température constante dans la machine expérimentale. Après l'expérience, une partie de l'eau dans le chauffe-eau doit être naturellement déchargée à un autre ensemble de tuyaux de drainage à l'égout, sans repêchage.

Conception de poste de travail de laboratoire

5,1 laboratoire électrique de représentation de chauffe-eau (rendement énergétique) :

Centrale de convertisseur : alimentation d'énergie triphasée triphasée triphasée de l'inverseur deux ; capacité : 45kVA/unité ; tension 230V/415V (5-300V monophasé réglable), ± 1% d'exactitude ; fréquence : 47-63Hz réglable, 50Hz, 60Hz fixe, 2F (2 fois), 4F (4 fois), 400Hz (facultatif), ± 0,05% d'exactitude ; déformation de forme d'onde : ± 3%.

Cintre d'essai :

1) 2 rangées, accrocher à simple face, 3 stations par rangée, près du mur latéral du laboratoire, taille 1200mmX900mmX2000mm ;

2) Matériel : Structure de cadre en acier + peinture 18 mate noire mate, soutenant 500kg/station ;

3) Crochet : l'acier inoxydable (avec la protection d'isolation), à gauche et à droite peut être déplacé (espacement réglable), et la taille du crochet est modérée ;

4) Examinez le plat faisant le coin : au moins un support dans chaque chambre a un plat de coin d'essai ;

5) Boîte de mètre de banc : pression placée, paramètres électriques, débit, température d'admission et de drain (1/poste de travail), vitrail avant pour l'observation facile, et porte arrière en métal pour l'entretien facile ;

6) La canalisation d'approvisionnement en eau est canalisation de PPR, avec la couche d'isolation, 1 ensemble de valves et les joints par station ;

Collecte de données :

• Appareil de contrôle électrique de paramètre : L'exactitude des instruments de mesure électriques devrait être aucune moins que + 0,5%, l'exactitude des instruments de mesure pour la consommation d'énergie de mesure est 0.01KW.H, et l'exactitude des instruments de mesure pendant le temps de mesure est + 1s/ensemble de H. 1, peut montrer la tension, le courant, la puissance, la consommation d'énergie, le temps, la fréquence, etc., affichage sur place + par acquisition de données, transmission de réseau + traitement par ordinateur, affichage sur place de stockage + par acquisition de données, transmission de réseau + traitement par ordinateur, stockage ;
• L'instrument d'inspection de la température, 15 thermocouples à chaque station dans le laboratoire, chaque station est équipé de deux résistances blindées de platine ; affichage à canal unique sur place de cycle + par acquisition de données de tous les canaux, transmission de réseau + traitement par ordinateur, stockage ; coopèrent avec le type le thermocouple de filament (exactitude dans 0.5K), résistance blindée d'E de platine pour la mesure, exactitude 100 degrés que l'erreur n'est pas plus grande que 0,2 degrés
• Chaque station a un débitmètre électromagnétique, intégré dans la canalisation, affichage sur place, transmission de réseau + traitement par ordinateur, le stockage, débit réglable de 2-20L/de minute, exactitude du niveau 5.
• L'indicateur de pression d'indicateur (1.6MPa), installé sur la canalisation, a montré sur place ; capteur électronique de pression, par acquisition de données, transmission de réseau + traitement par ordinateur, stockage ;
• La mesure et le système de contrôle intégrés manipule la collection, l'analyse, le traitement, le reportage et le stockage de diverses données ; il peut dynamiquement permettre à chaque station d'être inspecté ; les capteurs adjacents de station peuvent être dynamiquement combinés.

Fonctions de système logiciel

Sécurité des systèmes

Service après-vente et programmes de formation techniques

1. Engagement à la période de garantie de produit, au service après-vente et au système de service

1,1 engagement de période de garantie de produit

La société promet que les produits fournis à l'acheteur sont conçus et fabriqués selon les exigences des documents de offre, et les composants configurés sont également achetés et configurés selon leurs conditions. Pour cette raison, nous sommes entièrement responsables de cette qualité !

La société promet de fournir de nouveaux, inutilisés et qualifiés produits à l'acheteur. Les produits fournis par la société sont sujets à la période de trois garanties (réparation, remplacement, et retour). La période spécifique peut être trouvée dans la liste de délai de garantie.

Au cours de la période de trois-garantie, si l'utilisateur n'utilise pas l'équipement selon les consignes d'utilisation pendant l'utilisation normale, tous les coûts de maintenance seront à la charge du fournisseur ; en dehors de la période de trois-garantie, le fournisseur mettra en application l'entretien et la réparation de cheminement perpétuels pour le produit. Chargera le coût de pièces de réparation et de rechange.

Engagement de garantie de laboratoire
