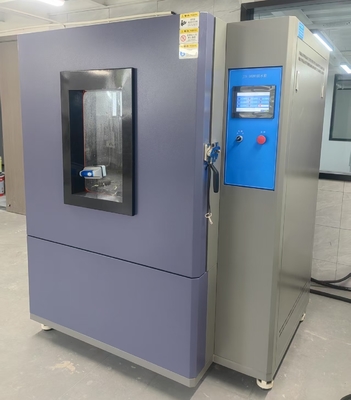

Appareil d'essai pluie et brouillard JIS D0203 pour pièces automobiles

 Testeur de pluie et de pulvérisation JIS D0203 pour pièces automobiles

Aperçu :
Cet équipement de test d'étanchéité est entièrement conçu et fabriqué conformément aux quatre types de tests R1, R2, S1 et S2 des normes JIS D 0203-1994 et KS R 0015, et convient aux tests de résistance à l'humidité et à l'eau des pièces automobiles.
Cet équipement utilise des pompes à eau en acier inoxydable pour l'alimentation en eau. Le volume d'alimentation en eau est contrôlé en boucle fermée par des capteurs de débit, des capteurs de pression, un automate programmable (PLC), des variateurs de fréquence, etc. Le capteur de débit renvoie la valeur de débit et la valeur de pression en temps réel à l'automate programmable. L'automate programmable contrôle la fréquence de fonctionnement du variateur de fréquence par calcul. Le variateur de fréquence contrôle la vitesse de rotation de la pompe à eau pour obtenir le débit de sortie de l'alimentation en eau, atteignant ainsi la valeur de débit de test. L'action de rotation est entraînée par un servomoteur Panasonic et un réducteur.
Paramètres techniques :
1. Température de l'eau de test : Température ambiante.
2. Dimensions internes : 1000X1000X1000mm.
3. Plateau tournant : Capacité de charge maximale 50 KG.
4. Matériau de la boîte : Acier inoxydable SUS304.
5. Fenêtre d'observation en verre pour une observation pratique des changements dans les échantillons de test.
6. Deux buses, répondant aux exigences des figures R1 et R2.
Il y a 40 sorties d'eau, qui répondent aux exigences des figures S1 et S2.
8. L'arbre de rotation de la conduite d'alimentation en eau forme un angle de 45º avec la ligne horizontale.
9. Vitesse de rotation de l'arbre de la conduite d'alimentation en eau : 23 tr/min ;
10. Vitesse du plateau porte-échantillons : 17 tr/min ;
11. Débit de pulvérisation d'eau : R1 : 1,9 L/min ; R2 : 3,2 L/min S1 : 24,5 L/min S2 : 39,2 L/min
12. Pression de l'eau : R1 : 0,01 Mpa ; R2 : 0,03 Mpa S1 : 0,10 Mpa S2 : 0,30 Mpa
13. Durée du test : 0 à 9999 minutes et 99 secondes peuvent être définies.
14. Distance entre la conduite d'eau et l'échantillon : 400 mm ;
15. Contrôle
15.1. Le mode de régulation automatique à fréquence variable modifie la fréquence du variateur de fréquence via le programme de l'automate programmable pour contrôler la vitesse de la pompe à eau, afin d'atteindre le débit et la pression définis. Toutes les données sont converties vers le panneau de commande pour l'affichage via l'émetteur.
15.2 Méthode de réglage : Menu en anglais, saisie sur écran tactile, écran tactile couleur 7 " ;
15.3 Fonction d'affichage : Il peut afficher la pression, le débit, la vitesse de rotation, la durée du test, etc.
15.4 Fonctions de protection : Protection contre les fuites, protection contre les surcharges, protection contre les courts-circuits ;
15.5. Contrôle de la rotation de l'arbre de la conduite d'alimentation en eau : Servomoteur Panasonic + réducteur ;
15.6 Contrôle de la rotation du plateau rotatif : Moteur pas à pas + réducteur ;
15.7. Alimentation en eau par pompe centrifuge multicellulaire en acier inoxydable ;
16. Alimentation électrique de l'équipement : 380 V 50/60 Hz, 3 kW ;

17.  selon la norme : JIS D0203, KS R 0015
