Circuit 2 de générateur d'essai de tenue aux ondes de choc du CEI 62368-1 du Tableau D.1.

Circuit de générateur d'essai d'impulsion 2 du tableau D.1.

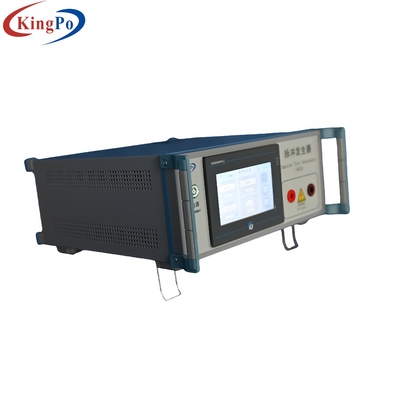

Le générateur d'impulsions 1950S est un instrument d'essai pour la génération de signaux d'impulsions et de signaux HVDC. Cet instrument est conçu et fabriqué conformément à l'appendice N.1 de la norme GB4943.1-2011 (CEI60950-1:2005,MOD) (IEC62368-1-2018). Il simule les interférences de foudre dans les réseaux de communication et la tension transitoire dans le système de distribution pour tous les types d'équipements de technologie de l'information.Il appartient à l'instrument et à l'équipement d'essai de sécurité électriqueLe générateur d'impulsions 1950 S est commandé par un contrôleur programmable PLC Panasonic (FP-X C14R).
Tous les paramètres et l'état de fonctionnement de l'instrument sont affichés et réglés sur l'écran tactile couleur de 7 pouces (TK6070iH), et l'interface de menu entre le chinois et l'anglais est fournie.
L'instrument est également équipé d'une protection contre la surtension pour assurer sa sécurité et sa fiabilité,et peut être largement utilisé dans les laboratoires d'essai de sécurité électrique et les entreprises de fabrication électronique et électrique.

Paramètre:
1. Forme d'onde de l'impulsion d'essai: 10/700uS
L'erreur de forme d'onde est de ± 20%
La tension d'impulsion de sortie est de 0 ~ 4kV, qui peut être réglée en continu
La précision de l'affichage numérique de tension est de ± 5% ± 3 mots
2. Forme d' onde de l' impulsion d'essai: 1.2/ 50uS
L'erreur de forme d'onde est de ± 20%
La tension d'impulsion de sortie est de 0 ~ 6kV, qui peut être réglée en continu
La précision de l'affichage numérique de tension est de ± 5% ± 3 mots
3Réglage du temps de charge et de décharge: 1 seconde ~ 999 secondes
4Sa précision est de ± 1%.

5. Temps de charge et de décharge réglés: 0 ~ 999 fois
6Sa précision est de ±1.
7Polarité de la tension de sortie: commutation en alternance positive et négative
8Le rapport de tension partielle de la sortie de surveillance est de 1 ≤ 1000
9La protection contre les surtensions et les surtensions peut être réglée en continu.
(paramètres de réglage dans la machine)
10- Affichage et mode de fonctionnement: écran tactile couleur de 7 pouces (TK6070iH)
l'opération;
11- Puissance du transformateur haute tension: 400VA

Nom de l'organisme:
(1) Le circuit figurant sur la figure ci-dessus est utilisé pour générer une tension d'impulsion, et les valeurs des composants utilisés sont indiquées ci-dessous.10/ 700 μs (10 μs est le temps apparent du front d' onde, 700 μs est le temps de demi-peak apparent, sa forme d'onde est indiquée sur la figure 9, T1 est le temps de front d'onde apparent,T est le temps de demi-peak apparent) circuit d'essai d'impulsion est utilisé pour simuler les interférences de foudre dans le réseau de communication.
(2) Le circuit d'essai d'impulsion de 1,2 / 50 μs est utilisé pour simuler la tension transitoire dans un système de distribution.1.2 μs est considéré comme le temps de front d'onde, 50 μs est le temps de demi-peak apparent.
(3) La forme d'onde d'impulsion se réfère à la forme d'onde sous un circuit ouvert, et la forme d'onde est différente sous différentes conditions de charge.Vous devez être
Soyez très prudent en utilisant ces générateurs.
