Appareil de contrôle de résistance à la chaleur IEC60884-1 pour des douilles isolantes de goupilles de prise

Description de produit

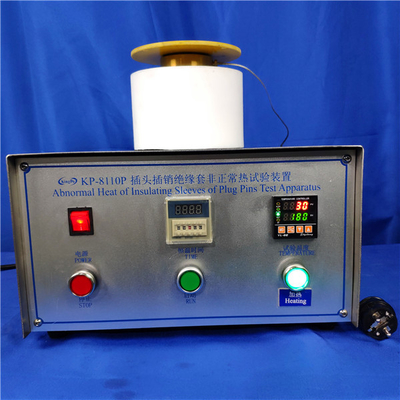

IEC60884-1 figure 40 / VDE 0620 Bild 39 Chaleur anormale des manchons isolants de l'appareil de test des broches de prise

1. Informations sur le produit :

Pour déterminer les essais de résistance à la chaleur anormale des manchons isolants des fiches mâles, conformément à la norme IEC 60884 1 figure 40,Cet appareillage d'essai est constitué d'une plaque isolante A et d'une partie métallique B : entre ces deux parties un espace d'air de 3 mm doit être prévu et cette distance doit être obtenue par des moyens qui ne gênent pas la circulation de l'air autour des axes.

2. Norme :

CEI60884-1-figure 40, VDE 0620-Bild 39 .

Paramètres techniques:

Panneau isolant : surface plate ronde de 5 mm d'épaisseur, le diamètre des deux fois le diamètre de la surface du produit d'essai ;

Pièces métalliques B (fixation) : la longueur est supérieure à 20 mm, le laiton, cinq pièces, peut être remplacé ;

Jeu entre panneau isolant et parties métalliques B : 3 mm, assurant une ventilation transversale environnante

Distance entre le thermocouple et les pièces métalliques B : 7 mm ;

Trou de boulon des pièces métalliques B : plus de 0,1 mm ;

Équipé d'un radiateur électrique de type K, table d'affichage numérique de haute précision importée.
