Analyseur de haut-parleur d'écoute artificielle Solution de test Protection contre le court-circuit

Cours de R&D

Le système de test de haut-parleur est une solution de test efficace développée par nous spécifiquement pour le contrôle de la production de haut-parleurs.il peut tester de manière stable et rapide la réponse de fréquenceLe logiciel est facile à utiliser, ce qui permet une formation simple et facile à comprendre du personnel.Le test du haut-parleur actuel adopte principalement la méthode d'écoute artificielle, mais l'oreille humaine pourrait être fatiguée après une longue période d'écoute, entraînant des erreurs, des erreurs de jugement, etc. ou même des lésions auditives et d'autres risques professionnels,En tant que telle, cette méthode n'est pas propice au développement des entreprises.

Notre système de test de haut-parleur peut capturer avec précision Rub & Buzz! Il peut complètement remplacer la méthode d'écoute artificielle et tester tous les paramètres en seulement 6 secondes!

Objets d'essai

1.Rub et Buzz

2. courbe de réponse de fréquence

3courbe.THD

4La courbe de polarité

5courbe d'impédance

6Paramètre.F0

Principales caractéristiques

Facile: interface de fonctionnement chinoise conviviale

Complète: Tous les éléments nécessaires au test intégré des enceintes

Efficace: mesure en une seule seconde de la réponse de fréquence, de la distorsion, du bruit anormal, de l'impédance, de la polarité, F0, etc.

Optimisation: des sons anormaux (fuite, bruit, vibration, etc.) sont testés avec précision et rapidité, remplaçant complètement l'écoute artificielle

Stable: une petite boîte blindée assure la précision et la stabilité de l'essai

Précise: efficace tout en assurant la précision de la détection

Économie: rentable pour aider les entreprises à réduire leurs coûts

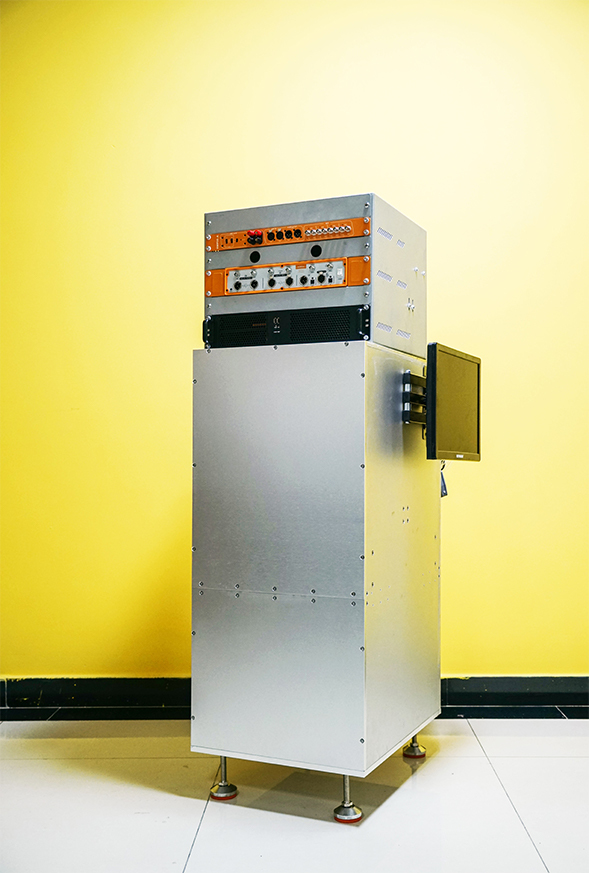

Composition du système

Le système d'essai des haut-parleurs de bus audio est composé de trois modules: la boîte de blindage, la partie du corps de détection et la partie de l'interaction homme-ordinateur.

L'extérieur de la boîte de blindage est constitué d'une plaque en alliage d'aluminium de haute qualité, qui peut isoler efficacement l'interférence à basse fréquence de l'extérieur.Le revêtement intérieur en coton absorbant le son empêche les effets de la réflexion sonore.

La partie principale de l'essai est composée de l'analyseur audio AD2122, de l'amplificateur de puissance d'essai professionnel AMP50 et du microphone de mesure standard.

La partie d'interaction homme-ordinateur est composée d'un ordinateur et d'une pédale.

Méthode de fonctionnement

Sur la chaîne de production, les entreprises n'ont pas besoin de formation professionnelle pour les opérateurs.l'opérateur n'a besoin que de 3 actions pour compléter la bonne identification du haut-parleur, c'est-à-dire le haut-parleur à tester, le pédalage automatique et le haut-parleur à tester sont retirés.Un opérateur peut associer deux ensembles de systèmes d'essai de haut-parleurs d'audiobus pour augmenter considérablement la productivité.

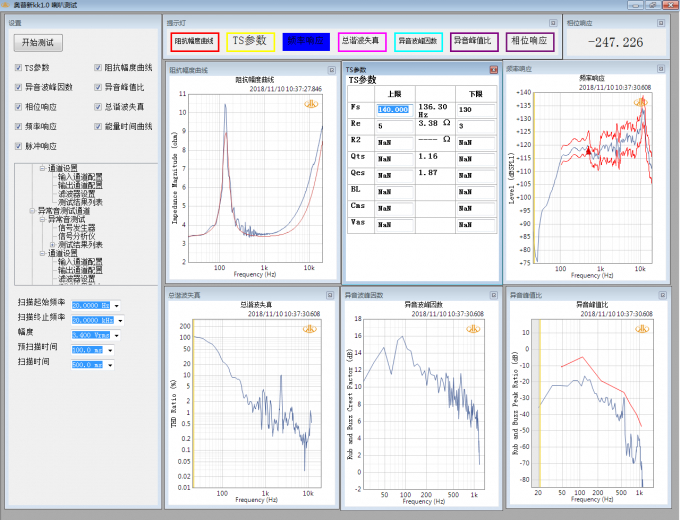

Interface chinoise

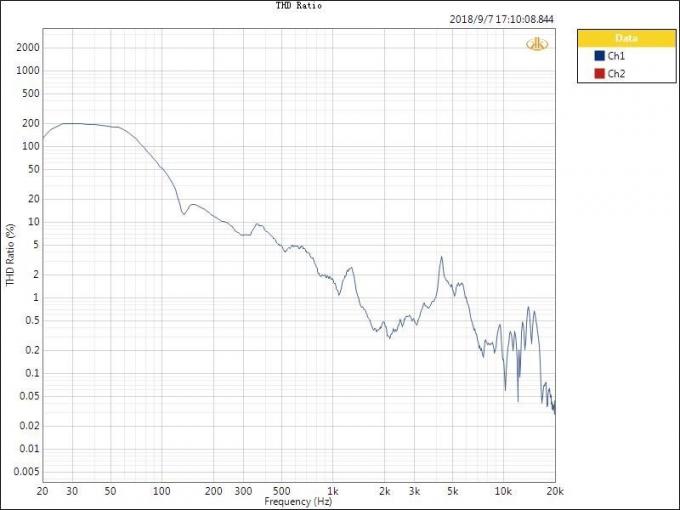

Résultats des essais - courbe de distorsion

Le rapport de distorsion totale correspondant à chaque point de fréquence obtenu par balayage.

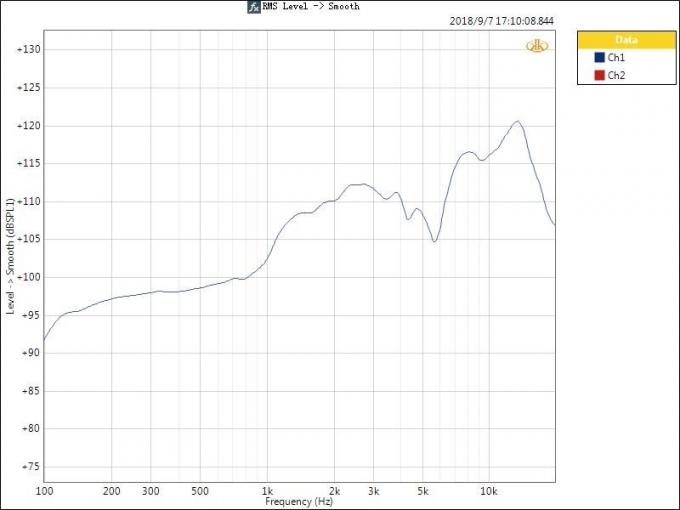

Résultats des essais - courbe de réponse de fréquence (1/6 octobre, lisse)

Testez la réponse de la même amplitude de signal pour différentes fréquences.Réglez la courbe de contrôle selon la courbe de réponse de fréquence standard avec décalage qui est généralement de 3 dB ou autrement conforme aux exigences de votre produit.
