Équipement d'essai médical pour l'essai des performances électriques des électrodes par ECG avec plusieurs éléments d'essai et des résultats précis
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | KINGPO |
| Certification: | ISO9001 ISO17025 |
| Numéro de modèle: | Le DJY-4 |
| Documents: | ECG electrode electrical pe...er.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | 8000 |
| Détails d'emballage: | 500*500*500mm |
| Délai de livraison: | 15 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 |
|
Détail Infomation |
|||
| Mettre en évidence: | Équipement d'essai médical à essais multiples,Équipement d'essai médical à électrodes ECG,Résultats précis Équipement d'essai médical |
||
|---|---|---|---|
Description de produit

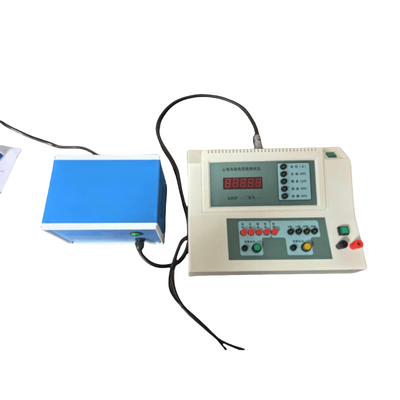

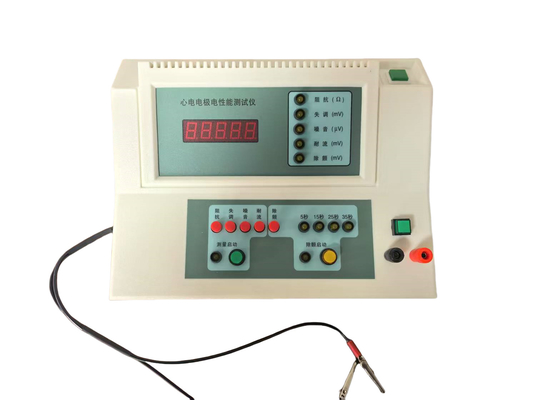

Testeur de la performance électrique des électrodes ECG
Cet équipement est un équipement spécialisé pour les essais de performance intégrés d'électrodes, conçu selon la méthode d'essai des électrodes ECG jetables ANSI/AAMI EC12:2000(R2005)
| Objets d'essai | Conditions d'encouragement | portée | Précision | Temps d'essai |
| Impédance |
Résistance à la corrosion 100 μAp_p - 5% 10 Hz ± 10% |
0 à 20 KΩ | Moins ou égal à 1KΩ 2%±10Ω>1KΩ 3% | > 60 ans |
| Troubles du comportement | Impédance d'entrée en courant continu supérieure ou égale à 10μΩ | ± 1200 mV |
Moins de 100 mV ou égal à 100 mV 1%±1 mV > 100 mV 2% |
Dans les années 60 à 90 |
| Le bruit |
Passe-bande RC 0.15 à 100 Hz |
Le système de freinage doit être équipé d'un dispositif de freinage. |
Moins de 150 μV ou égal à 150 μV ± 7,5 μV > 150 μV 5% |
60 à 360 ans |
| Résistance au débit |
Courant de courant continu 200 nA ± 5% |
± 1200 mV | Moins ou égal à 100 mV 1%±1 mV>100 mV 2% | Plus de 8 heures |
| Défibrillation |
Condensateur 10 μF±5% Puissance 200V ± 2% |
± 1200 mV |
Moins de 100 mV ou égal à 100 mV 1%±1 mV > 100 mV 2% |
5, 15, 25, 35 ans |
Les dimensions globales sont de 27,5 x 22 x 10 cm.
Le poids total de la machine est de 2,5 kg.
Fuseau F2A à 250 V.
Conditions environnementales
a) Voltage d'alimentation: 220 V AC ± 10%, 50 Hz ± 1 Hz, avec une bonne mise à la terre.
b) Température ambiante: 23°C ± 5°C.
c) Humidité relative: 40% ± 10%.
d) Pression atmosphérique: 70,0106,0 Kpa.
Configuration standard: 1 unité principale, 1 alimentation externe, 1 manuel d'utilisation, 1 câble de mise à la terre, 1 paire de connexions de 200nA, 15 câbles de série de paires d'électrodes, 1 boîtier portable
La norme:
Électrodes ECG jetables
Les États membres doivent veiller à ce que les mesures prises par les autorités compétentes soient conformes à la législation en vigueur.
Portée de l'application:
Utilisé pour tester les propriétés électriques des électrodes ECG, adaptées aux électrodes ECG jetables, including disposable ECG electrodes with pre-installed conductive glue or self-adhesive ECG electrodes with pressure-sensitive conductive glue and disposable ECG electrodes with conductive glue placed according to the requirements before use .
ANSI/AAMI EC12:2000(R2005),YY/T O196-2005 "Électrodes ECG jetables" précise les exigences relatives à l'inspection par lots et à l'inspection périodique, à savoir:le regroupement des paires d'électrodes et la séquence d'essai de chaque élémentLes prescriptions relatives aux éléments d'essai ci-dessus sont les suivantes:
| Objets d'essai | Impédance | Troubles du comportement | Le bruit | Résistance au débit | Défibrillation |
| Exigences relatives aux normes de l'industrie | Pour les appareils de traitement de l'air | Pour les appareils électroniques | Pour les appareils à sous tension | Pour les appareils électroniques | Pour les appareils électroniques |
L'impédance CA (en abrégé "impédance")
Indicateur de mesure complet qui représente l'impédance et la réactance capacitive d'une paire d'électrodes.
Au cours de l'essai, l'instrument applique un courant alternatif sinusoïdal de 10 Hz avec une valeur de pic à pic n'excédant pas 100 μA à la paire d'électrodes à travers deux câbles d'essai d'électrodes.l'impédance CA de la paire d'électrodes ne doit pas dépasser 3KΩ.
Voltage de décalage en courant continu (décalage pour faire court)
La tension développée entre deux électrodes ECG jetables en raison de la différence de leurs potentiels de demi-cellule.
Après la formation de la paire d'électrodes, après une période de stabilisation d'une minute, la tension de décalage en courant continu de la paire d'électrodes mesurée à travers le câble d'essai d'électrodes ne doit pas dépasser 100 mV.
Bruit interne (en abrégé bruit)
Le signal de tension dans une certaine bande de fréquences est présenté par la variation de la tension de décalage de la paire d'électrodes.
Après avoir formé la paire d'électrodes, après une période de stabilisation d'une minute, dans les 5 minutes suivantes,la valeur de pic à pic du bruit interne généré par la paire d'électrodes dans la bande de fréquences de 0.15-100 Hz (réponse de fréquence de premier ordre) mesurée par le câble d'essai de l'électrode ne doit pas dépasser 150 μV.
Tolérance au courant de biais (abrégée en "tolérance au courant")
Capacité d'une paire d'électrodes à maintenir une tension de décalage en courant continu stable sous l'action à long terme d'un courant continu faible donné.
La paire d'électrodes est connectée à la borne de 200nA de l'instrument, puis un courant continu de 200nA est appliqué continuellement à la paire d'électrodes pendant plus de 8 heures.la variation de tension à travers la paire d'électrodes mesurée par le câble d'essai d'électrode ne doit pas être supérieure à 100 mV.
Performance de récupération par défibrillation simulée (en abrégé "Defib")
La capacité de la paire d'électrodes à rétablir la détection par ECG après avoir été stimulée par un courant de défibrillation.
Pendant l'essai, le condensateur de 10 μF de l'instrument est chargé à DC200V et la paire d'électrodes et la résistance de 100Ω de l'instrument sont déchargées en série à travers le câble d'essai de l'électrode.La valeur de tension sur la paire d'électrodes ne doit pas dépasser 100mV dans la 5e seconde après que le condensateur commence à se déchargerDans les 30 secondes suivantes, le taux moyen de variation de la tension toutes les 10 secondes ne doit pas dépasser ±1 mV/s. Il est également nécessaire qu'après quatre fois de l'expérience ci-dessus,l'impédance CA de 10 Hz de la paire d'électrodes ne doit pas dépasser 3KΩ.
