Description de produit

Générateur d'impulsions de test pour défibrillateur ISO14708-1

Spécifications techniques

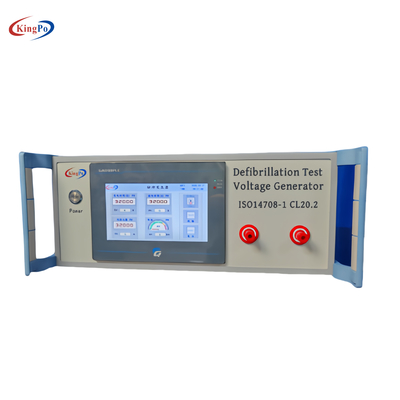

Vue d'ensemble du produit

Le KP-1050Sdefibrillation test pulse generator is used to evaluate whether active implantable medical devices will be permanently affected when subjected to damped sine defibrillation waveforms and truncated exponential defibrillation waveforms , si elles peuvent être reprogrammées pour restaurer les paramètres et pour évaluer la sécurité et la programmabilité du produit.Le KP-1050Sle générateur d'impulsions d'essai de défibrillation est conforme à la norme ISO14708-1 etLe nombre de personnes concernées par le traitement est déterminé par le tableau ci-dessous:2Les procédures d'essai suivantes sont incluses:

Épreuve 1

Objectif du test :
Évaluer si les dispositifs médicaux implantables actifs sont affectés de façon permanente lorsqu'ils sont soumis à des ondes de défibrillation sinusoïdale atténuées et s'ils peuvent être reprogrammés pour restaurer les réglages.

Équipement d'essai:

• Générateur de tension d'essai de défibrillation, utilisé pour fournir une forme d'onde de défibrillation sinusoïdale atténuée avec des caractéristiques spécifiques.

Paramètres d'essai:

• Les paramètres de la forme d'onde de défibrillation sinusoïdale atténuée doivent satisfaire aux exigences suivantes: 1,5 ms < Tp < 2,5 ms; 3 ms < Tw50 < 5,5 ms;où Tp est l'intervalle entre le début de la forme d'onde et la valeur maximale, et Tw50 est l'intervalle supérieur à 50% de la valeur maximale.
• La valeur maximale de la tension d'essai Vtest est réglée à 140+70V.

 Forme d'onde d'essai:

Épreuve 2

Objectif de l'étude:
Évaluer davantage la sécurité et la reprogrammabilité des dispositifs médicaux implantables actifs lorsqu'ils sont soumis à des ondes de défibrillation exponentielle tronquées.

Équipement d'essai:

• Un générateur d'impulsions de défibrillation est utilisé pour fournir une forme d'onde de défibrillation exponentielle tronquée d'une durée spécifique.

Accord de test :

• L'arrangement de l'essai est effectué en utilisant C1=(150±50)μF, R1=65Ω et 2 ensembles d'interrupteurs couplés S1 et S2.
• Une forme d'onde de défibrillation exponentielle tronquée en une phase ou en deux phases avec une durée de Td = (10 ± 0,5) ms est générée entre les bornes de sortie A et B.

Paramètres d'essai:

• Les paramètres de tension-temps de l'essai de la forme d'onde de défibrillation exponentielle tronquée doivent satisfaire à la plage numérique du tableau 1.
• La valeur maximale de la tension d'essai Vtest est réglée à 140+70V.
• Figure 1 ¢Forme d'onde de défibrillation biphasique pour l'essai 2

Forme d'onde d'essai:

Ce modèle de testeur d'impulsions utilise un contrôleur programmable comme noyau et est équipé d'un écran tactile couleur pour afficher et régler intuitivement tous les paramètres de travail et l'état de l'instrument.Sa conception conviviale rend l'interface de fonctionnement concise et claire, et il peut mémoriser divers paramètres même en cas de panne de courant, améliorant considérablement la commodité d'utilisation.ce modèle de testeur d'impulsion a un dispositif de protection contre la surtension intégré, ce qui garantit efficacement le fonctionnement stable de l'instrument pendant l'essai et assure la sécurité et la fiabilité des travaux d'essai.Il a également les caractéristiques d'un fonctionnement facileIl est donc largement apprécié par les laboratoires d'essais de sécurité électrique et les fabricants d'appareils électroniques et électriques,et est devenu leur outil préféré pour les tests de sécurité électrique.

Indicateurs techniques

1 μs
