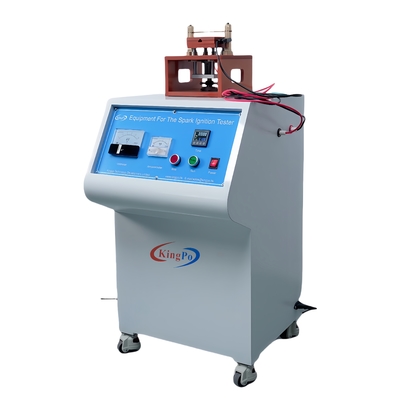

IEC 60335-2-17 Appareil d'essai d'allumage par étincelle de couverture destiné aux essais professionnels

IEC 60335-2-17 Appareil d'essai d'allumage par étincelle Conforme à la certification standard

Résumé du produit: Test professionnel de la résistance à la flamme des couvertures électriques
Cet appareil d'essai d'allumage par étincelle est strictement conforme auxLes exigences de la clause 30.101 de la CEI 60335-2-17 (figures 113 et 113a), servant d'équipement de base pour la détection de la combustibilité deAppareils de chauffage flexibles (p. ex. couvertures électriques, coussins de chauffage)Il vérifie spécifiquement si les pièces actives présentent un risque d'incendie dû à un arc ou à une surchauffe.

Principe d'essai fiable:
Les échantillons sont placés dans une constante65°C ± 2°Cune chambre de chauffage.Tension de sortie nominale de 10 kV(onde sinusoïdale) est appliquée, avec la distance entre les échantillons et deuxÉlectrodes en cuivre de Φ3 mmcontrôlées avec précision à6 mm ± 0,1 mmL'instrument enregistre automatiquementle temps pour les flammes d'atteindre le bord intérieur du modèle:

• Si l'allumage se produit≤ 3 secondes, le résultat est nul.
• SiAucune allumage ne se produit, le temps enregistré est120 secondes.
  Cette méthode permet d'évaluer avec précision la sécurité du produit en matière de retardateur de flamme.

Paramètres techniques de base

1. Composants du système:
   • Boîte de commande:Il intègre une alimentation haute tension de 10 kV, le timing des tests et l'enregistrement des données.
   • Paramètre d'essai:Fabriqué strictement selon la norme IEC 60335-2-17, figures 113 et 113a.
   • Chambre de chauffage (facultatif):Fournit un environnement à température constante.
2. Détails du support d'essai (conformément aux figures 113 et 113a):
   • Matériaux: acier inoxydable + matériau isolant + laiton.
   • Plateforme réglable:100 × 100 mm, déplacement de 0 ∼ 100 mm (matériau isolant).
   • Modèle inférieur:En bois dur de taille standard.
   • électrode fixe:φ3 mm, pointe conique de 45° (métal).
   • Modèle supérieur:Bois durs de taille standard ou alliage d'aluminium.
   • Les terminaux:Le cuivre.
   • électrodes mobiles:cylindre φ3 mm, pointe plate (métal).
   • Contrôle de l'espacement des électrodes: 6 mm ± 0,1 mm(paramètre de base).
   • La base:Matériau isolant.
3. Fonctions de la boîte de commande:
   • La tension de sortie est de: 0 ̊15 kV(tension),0 ′2mA(courant); chute de tensionPour les appareils électroniquesà un courant de court-circuit de 1mA.
   • Durée du test: 09999 secondespréréglage (contrôle précis).
   • Enregistrement du temps d'allumage: 09999 secondesune minuterie de haute précision (capture les résultats critiques).
4. Chambre de chauffage à ventilation naturelle facultative:
   • Plage de température: 0 ̊200°CPré-réglage, fluctuation± 1°C- Il est stable.
   • Durée de chauffage:099 heures 59 minutes 59 secondes prédéfinies.
   • Dimensions intérieures: Les mesures de sécurité doivent être appliquées en tenant compte de l'état de l'appareil et de l'état de l'appareil.(compatible avec la plupart des échantillons).

Questions fréquemment posées

1. Q: À quoi sert cet appareil?
   A: Je suis désolé.Il teste siappareils de chauffage flexibles (p. ex. couvertures électriques, coussins)s'enflammer sous des étincelles électriques à haute température, en évaluantsécurité ignifugeparLa norme IEC 60335-2-17 est modifiée.

2. Q: Quelles sont les étapes et les critères d'essai?
   A: Je suis désolé.Les échantillons sont exposés65°C ± 2°Cpendant que10 kV tension d'onde sinusoïdaleLa distance électrode-échantillon doit être6 mm ± 0,1 mmEnregistrement.temps pour que les flammes atteignent le bord intérieur du modèle:

   • ≤ 3 secondes: Résultat invalide (allumage rapide).
   • Pas d'allumage: enregistrer comme120 secondes.
   • > 3 secondes et ≤ 120 secondesL' heure enregistrée est valide.

3. Q: Quels sont les principaux paramètres techniques?
   A: Je suis désolé.Les spécifications critiques comprennent:

   • Voltage:0 ̊15 kV, courant:0 ′2mA(Troppe de 100 V à 1mA).
   • Distance entre les électrodes:6 mm ± 0,1 mm.
   • Plage de temps:09999 secondes.
   • Température (avec chambre):65°C ± 2°C(ou0°200°C ± 1°C) et
   • Taille de la chambre:Pour les pièces de rechange.

4. Q: La chambre de chauffage est-elle obligatoire?
   R: Oui, vous avez raison.La clause 30.101 de la norme IEC 60335-2-17 exige que les essais soient effectués à65°C ± 2°CLa chambre assure cette condition critique.

5. Q: La boîte de commande et le support peuvent-ils fonctionner indépendamment?
   A: Je suis désolé.Ils forment le système de base pour l'application de la tension et le chronométrage.L'intégration de la chambre de chauffage est essentielle pour les essais conformes à la CEIà 65 °C.

6. Q: Qu'est-ce qui définit la conception du support d'essai?
   A: Je suis désolé.Il suit strictementFig. 113 et 113aLes matériaux (acier inoxydable, laiton, isolation) assurent la durabilité.

7. Q: Comment les données sont-elles enregistrées?
   A: Je suis désolé.La boîte de commande:

   • Pré-définition de la durée de l'essai (09999 secondes) et
   • Enregistre automatiquementTemps d'allumage à bord du modèle.

8. Q: Qui utilise cet appareil?
   A: Je suis désolé.Les utilisateurs principaux sont:

   • Fabricants d'appareils ménagers(couvertures électriques).
   • Laboratoires tiers(essais de conformité selon la norme IEC/EN 60335)
   • Départements R&D(amélioration de la sécurité).
