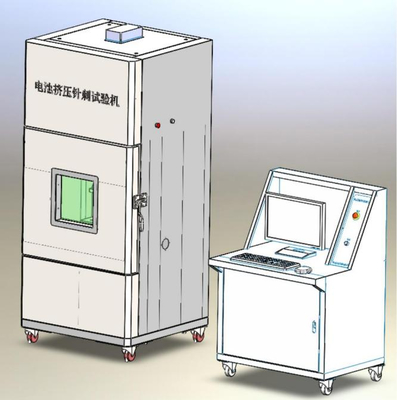

Testeur d'écrasement et de pénétration d'aiguille de batterie KP-8101C, force 15 kN, course 300 mm

1. PrincipalTechniqueParamètres

NuméroSérie

Nom du projet

Spécifications

1.01

Nom du produit

Testeur d'écrasement et de pénétration d'aiguille de batterie

1.02

Modèle du produit

KP-8101C

1.04

Méthode structurelle

Vertical : Structure de transmission par vérin électrique servo

1.05 Batterie de test GB31241-2022

Batterie cylindrique ; batterie carrée ; pile bouton ; batterie souple ; le schéma de test est le suivant

1.06

Méthode de contrôle

Contrôle à distance par ordinateur

1.07

Taille de l'espace de test

Taille maximale de l'espace de test d'extrusion L300*P300*H300 mm

Hauteur de l'établi 770mm environ

1.08

Boîte interne d'essai antidéflagrante

1. Taille de la boîte interne : L680*P620*H600mm (sous réserve de la conception)

2. Matériau de la boîte interne : acier inoxydable SUS304

3. Il y a un orifice de fumée sur le dessus de la boîte interne : l'ouverture est de φ102mm.Volume d'échappement 300m³/h

4. Arrière de la boîte interne : évent de surpression antidéflagrant avec écran de protection pour empêcher les batteries de s'envoler pendant les tests.

5. Côté droit de la boîte interne : ouvrir 1 orifice de test φ50mm, pratique pour collecter la température et la tension de la batterie.

1.09

Plage de force d'extrusion

1～15KN (réglable)

1.10 Précision du contrôle de la force

Haut et bas 1 Un ensemble de capteurs de force peut être utilisé en même temps sans démontage ni remplacement ;

1kN Lors de la compression de la force, précision de la force : ≤±0,01kN (état stable)

15kN Lors de la compression de la force, précision de la force : ≤±0,7kN (état stable)

Jauge de pression de test standard est la suivante

1.11

Capteur de force

Le capteur de force ci-dessus peut être utilisé pour une petite force de 0 Point de jugement ; détection d'épaisseur, améliorant efficacement la précision de détection de la déformation de la force des petites batteries

Les capteurs de force élevée suivants sont utilisés pour les tests expérimentaux à force élevée, tels que 13kN

Les capteurs de force supérieure et inférieure peuvent être utilisés ensemble sans démontage, ce qui n'affecte pas le test

1.12

Course maximale

0～300mm

1.13

Précision du déplacement

±0,1mm

1.14

Résolution du déplacement

0,01mm

1.15

Vitesse d'essai

Vitesse d'essai d'extrusion 0,1mm/S～15mm/S (réglable)

Vitesse d'essai d'acupuncture 0,1mm/s～40mm/s (réglable)

1.16

Précision de la vitesse

±0,1mm/s

1.17

Résolution de la vitesse

0,01mm/s

1.18

Plage de temps

0~9999S (réglable)

1.19

Tête d'extrusion

(1) Diamètre de la tête d'extrusion plate : φ 150mm；

(2) Tête d'extrusion cylindrique : φ25mm de long 200mm；

(3) Le schéma de test d'extrusion semi-cylindrique à emballage souple est le suivant

1.20

Orifice de décharge de pression

Il y a une porte de décharge de pression à l'arrière de la boîte interne L300mm * H300mm; S'ouvre automatiquement en cas d'explosion de la batterie, antidéflagrant et décharge de pression

1.21

Chaîne antidéflagrante

La porte est équipée de 2 chaînes antidéflagrantes pour empêcher la porte d'être emportée et de blesser des personnes. Elle joue un rôle de protection de sécurité.

1.22

Fonction d'extraction de fumée

Le dessus de la boîte interne de test est équipé d'un ventilateur à tirage induit de chaudière d'extraction de fumée : il évacue la fumée de la boîte interne de test, antidéflagrant et ignifuge. Le tuyau d'échappement en acier inoxydable s'étend de l'arrière : diamètre extérieur DN102mm. Volume d'échappement 450m³/h

1.23

Fonction d'éclairage

Fenêtres installation interne 2 bande led Lumière : éclaire toute la chambre d'essai, ce qui permet de voir facilement l'état du test à l'intérieur de la chambre. Il est également antidéflagrant et ignifuge.

1.24

Fenêtres en verre antidéflagrant

La porte de la chambre d'essai est équipée d'une fenêtre en verre antidéflagrant de 300*300mm qui permet une observation claire des conditions d'essai dans la chambre d'essai

1.25

Conception de sécurité du contrôle d'accès

Il y a un interrupteur d'accès au-dessus de la porte. La pompe à vide ne peut pas être démarrée lorsque la porte n'est pas fermée, ce qui rend l'opération plus sûre et plus fiable.

1.26

Conception de sécurité du panneau de commande

Le panneau de commande est intégré avec une surface inclinée. Les boutons sont placés à l'intérieur afin qu'ils ne puissent pas être accidentellement enfoncés ou heurtés par des objets extérieurs ou le corps. C'est plus sûr.

1.27

Conception de rappel de sécurité de fonctionnement de l'équipement

L'équipement est équipé d'un voyant d'alarme tricolore pour rappeler au personnel l'état actuel de fonctionnement de l'équipement afin d'éviter toute mauvaise manipulation pendant le fonctionnement.

1.28

Canal d'acquisition de tension

2 allées

1.29

Plage d'acquisition de tension

0～10V

1.30

Précision d'acquisition de tension

±0,2%FS

1.31

Taux d'acquisition de tension

1-50Hz Réglable

1.32

Canal d'acquisition de température

2 allées

1.33

Plage de collecte de température

0～800℃

1.34

Précision d'acquisition de température

± 1,5℃

1.35

Taux d'acquisition de température

1-10Hz Réglable

1.36

Configuration de l'ordinateur

Hôte Lenovo :

WIN7, CPU :i5, mémoire vive : 16G, Disque dur : 2t

Moniteur Lenovo :19 pouces

Clavier et souris : 1 ensemble

1.37

Conditions d'arrêt du test

Peut être défini : force, déplacement, température, tension comme conditions d'arrêt

1.38

Enregistrement des données aet exportation

La force, le déplacement, la tension, la température, le temps, la surveillance et le contrôle, et les données peuvent être enregistrés et exportés au format Excel.

Tous les paramètres peuvent être affichés sur la même interface via l'icône de la courbe de l'interface du logiciel, et peuvent également être capturés d'écran et enregistrés au format d'image PDF.

1.39

Aiguille en acier

Matériau : SKD11 ; Angle de la pointe de l'aiguille 45 °

Diamètre extérieur : Ø3 longueur 100mm--5 bandes

Diamètre extérieur : Ø5 longueur 100mm--5 bandes

1.40

Dimensions

Machine hôte de poinçonnage d'aiguille d'extrusion: L850 X P800 X H1970mm

Armoire de commande d'ordinateur : L830 X P750 X H1200mm

1.41

Poids de l'équipement

Environ. 350kg

1.45

Alimentation

CA 220V  50HZ

1.43

Puissance totale

1,5 kW

1.44

Fournir un certificat de mesure qualifié CNAS délivré par une agence de test tierce avec la marque .

1.45

Fournir un certificat de performance fournissant un équipement de test de spécification pertinent à une agence de test provinciale ou supérieure tierce et joindre une copie du contrat.

2. Aperçu du produit

2.01

Conception avancée

1. Structure de transmission antidéflagrante et ignifuge : le vérin servo, le capteur de force et les composants de commande de la structure de transmission sont isolés de la boîte interne de test. Si la batterie explose ou s'enflamme à l'extérieur de la boîte interne de test, elle ne sera pas endommagée par l'explosion ou le feu, et sa précision de transmission et de contrôle ne sera pas affectée.

2. Surcharge : La force d'essai peut être surchargée à 150 %F*S Le capteur de force peut être utilisé normalement dans des environnements à haute et basse température allant de -20℃ à +80℃.

3. Ventilateur d'extraction réfractaire : Le ventilateur d'extraction du système d'extraction de fumée utilise un ventilateur à tirage induit de chaudière, présentant les caractéristiques structurelles suivantes : La turbine d'extraction centrifuge à pression négative utilise une conception d'entraînement isolée du moteur. Un volant de dissipation thermique en alliage d'aluminium est monté sur l'arbre d'isolation pour protéger contre les températures élevées.

4. La taille globale est petite, ne prend pas de place et permet d'économiser les coûts de l'acheteur.

5. Beau et convivial : L'apparence générale est belle et généreuse, et l'installation de la batterie de test est simple et pratique. La hauteur de la plate-forme d'essai convient aux personnes qui s'accroupissent et fonctionnent.

6. Conception sûre du panneau de commande : Le panneau de commande est intégré et incliné, de sorte que les boutons ne sont pas accidentellement enfoncés ou heurtés par des objets extérieurs ou le corps. C'est plus sûr.

7. Boîtier électrique de commande indépendant : Le circuit de commande est conçu dans un boîtier de distribution indépendant sur la droite, séparé de la zone de commande et de la zone d'essai ; réduire les interférences, éviter l'huile et la poussière, ouvrir la porte du boîtier électrique sur la droite, les appareils électriques de commande sont clairs en un coup d'œil, et l'inspection est pratique

8. Contrôle à distance par ordinateur : L'ordinateur est connecté à emachine hôte de poinçonnage d'aiguille d'xtrusion via un câble réseau pour réaliser le contrôle à distance

2.02

Performance de base

1. Fonctionnement et contrôle simples : interface homme-machine, édition et contrôle par ordinateur ; Placez la batterie entre les plaques d'extrusion supérieure et inférieure. Appuyez sur le bouton de test pour terminer automatiquement le test.

2. La boîte interne de test est conçue avec : décharge de pression de sécurité antidéflagrante ; extraction de fumée ; éclairage ; et conception de contrôle d'accès de sécurité.

3. L'ensemble de l'équipement est beau et économe en énergie.

2.03

Composants principaux

1. Système de contrôle + système d'acquisition

Contrôle par ordinateur + acquisition de données de batterie multicanaux

2. Structure de transmission verticale

Servomoteur + structure de transmission à vis

3. Autres fonctions auxiliaires

Avec fenêtre en verre antidéflagrant visuelle ; éclairage ; Extraction de fumée ;Décharge de pression et antidéflagrant ; Protection de seuil ; Fonction de protection d'arrêt d'urgence.

2.04

Utilisations de base

Cet appareil de test simule des scénarios où les batteries sont soumises à une compression par des objets ou à une perforation par des instruments tranchants pendant l'utilisation. L'appareil démontre les différents états présentés par les batteries lorsqu'elles sont soumises à une compression ou à une pénétration d'aiguille.

2.05

Conditions d'installation de l'équipement

1. Installation et positionnement : L'équipement peut être déchargé à l'aide d'un chariot élévateur de 3 tonnes. Une fois déplacé dans le laboratoire, assurez-vous que l'arrière et les deux côtés de l'unité sont positionnés à au moins 600 mm des murs. Maintenez un dégagement minimum de 1 500 mm à l'avant pour l'accès opérationnel, facilitant le chargement et les tests de la batterie. Fixez l'équipement en place.

2. Connectez le câble d'alimentation à la borne de terre et au conduit d'échappement : diamètre interne DN100mm. Le laboratoire doit être équipé d'un conduit d'extraction de fumée dédié. La capacité d'échappement de cet appareil : 720m³/h.

3. La distance d'installation entre l'armoire de commande de l'ordinateur et l'hôte d'acupuncture d'extrusion est ≥5 Si possible, l'ordinateur doit être placé dans une salle de contrôle indépendante.

4. Capacité de charge au sol ≥500kg/㎡.

5. Laboratoire : L'ensemble du laboratoire doit être équipé d'un système de ventilation pour évacuer la fumée qui s'échappe pendant les tests ; l'éclairage doit être bon pour faciliter la visualisation de l'équipement en fonctionnement.

6. Les couloirs du laboratoire doivent être pratiques pour le transport des batteries et des véhicules de transport associés, et le personnel peut être évacué à temps en cas d'urgences particulières.

7. Le laboratoire doit être équipé d'installations de lutte contre l'incendie appropriées pour faciliter l'utilisation des outils de lutte contre l'incendie.

3. Le produit est conforme aux normes

GB 31241-2022 Exigences de sécurité pour les batteries lithium-ion et les blocs-batteries pour produits électroniques portables

CEI 62133-1-2017 Exigences de sécurité pour les batteries secondaires ou les blocs-batteries contenant des électrolytes alcalins ou autres non acides - Batteries et batteries secondaires scellées portables (blocs) fabriquées à partir de celles-ci pour une utilisation dans les équipements portables

UL 1642-2022 Norme de sécurité pour les batteries au lithium

ONU 38.3 Manuel des Nations Unies d'essais et de critères pour le transport de marchandises dangereuses

4. Structure du produit aet performance

4.01

Chinois aet logiciel de contrôle de l'ordinateur hôte en anglais

1. Le logiciel est installé sur un Windows standard Le système est facile à apprendre et à utiliser, répondant aux exigences de test, et le logiciel peut être librement sélectionné en chinois et en anglais.

Le schéma de référence de l'interface de contrôle est le suivant

2. Enregistrement en temps réel des paramètres de force, de déplacement, de température, de tension, de temps, et peut être affiché sous forme de courbe sur une interface informatique, ce qui rend l'observation et l'analyse simples et pratiques. Les données peuvent être exportées vers une feuille EXCEL.

L'image de référence de l'interface d'acquisition est la suivante

3. Équipé d'une acquisition de données multicanaux pour répondre aux exigences de test, ce qui rend l'analyse des performances de la batterie plus pratique.

4.02

Structure de transmission

1. Structure de transmission par vérin électrique servo vertical.

2. Le vérin électrique servo a une grande précision de transmission, est facile à contrôler, simple à entretenir et est économe en énergie et respectueux de l'environnement.

4.03

Chambre d'essai antidéflagrante aet

Conception de la porte antidéflagrante

1. Boîte interne antidéflagrante : conception antidéflagrante de la boîte interne en acier inoxydable.

2. Orifice de décharge de pression : Il y a un orifice de décharge de pression de sécurité antidéflagrant à l'arrière de la chambre d'essai : taille L300*H300 mm.

Lorsque la pression de choc générée par l'explosion de la batterie du compartiment interne atteint 0,104 Mpa, la porte de décharge de pression s'ouvrira automatiquement pour évacuer la pression et empêcher les explosions. Cela protège le compartiment interne d'être détruit par l'explosion.

3. Système d'extraction de fumée : Il y a un orifice d'extraction de fumée conçu sur le dessus, qui décharge les gaz de fumée à haute température vers l'extérieur par le ventilateur et la canalisation à vent chaud de la chaudière résistant aux hautes températures.

4. Système d'éclairage : L'extérieur de la chambre d'essai est équipé de LED haute luminosité. Les lumières éclairent toute la chambre d'essai, ce qui permet d'observer et de surveiller facilement.

5. Fenêtre d'observation : Il y en a une sur la porte 300*300 mm La fenêtre en verre antidéflagrant transparent permet aux gens d'observer les conditions d'essai dans la chambre d'essai.

6. Système de contrôle d'accès : Il y a un interrupteur de contrôle d'accès installé sur la porte. Le test ne peut pas être démarré si la porte n'est pas fermée pour éviter les accidents.

7. Chaîne antidéflagrante : Il y en a deux de chaque côté de la porte 2 Une chaîne antidéflagrante. Lorsque la force d'explosion de la batterie dépasse la plage de force de la porte, la porte peut être ouverte par l'onde de choc de l'explosion. La chaîne tirera la porte et l'ouvrira à un petit angle pour libérer la force d'explosion, jouant un rôle de protection de sécurité.

4.04

Accessibilité

(1) Fonction de protection d'arrêt d'urgence :

Le panneau de commande de l'appareil est équipé de 1 Un interrupteur d'arrêt d'urgence. En cas d'urgence ou si vous souhaitez arrêter le test, vous pouvez appuyer sur cet interrupteur et le PLC Le contrôleur arrête la sortie et toutes les actions de test.

(2) Système d'alarme sonore et lumineuse tricolore :

L'équipement est équipé d'un voyant d'alarme tricolore pour rappeler au personnel l'état actuel de fonctionnement de l'équipement afin d'éviter toute mauvaise manipulation pendant le fonctionnement.

(3) Fonctions mobiles et fixes de l'équipement

Le bas de l'appareil est équipé de 4 roues universelles mobiles et de 4 pieds de nivellement : pratique pour déplacer et positionner l'équipement.

5. Configuration standard

Nom de la configuration

Quantité

Nom de la configuration

Quantité

Hôte

1

Mode d'emploi

1

Armoire de commande d'ordinateur

1

Rapport d'inspection d'usine

1

6. Liste des accessoires de l'équipement

Nom de l'accessoire

Marque

Nom de l'accessoire

Marque

Servomoteur

Nissin ou marques similaires

Capteur de force

Dayang

Vérin électrique

Kingpo

Relais intermédiaire

Schneider

Roulements

NSK

Contacteur

Chint

Ventilateur à tirage induit de chaudière

Chengyi

Hôte d'ordinateur

Lenovo

Aiguille en acier

Kingpo

Alimentation à découpage

MEAN WELL
