Toilet Seat Extrusion Tester with AC220V±10% Power Supply 0.5MPa Driving Air Pressure and IEC 60335-2-84 Compliance

1.Résumé:

Les États membresCet équipement est utilisé pour la station A (test d'impact) et la station B (test de balancement) des toilettes intelligentes.

(2) LesCet équipement est composé d'un support en aluminium formé, d'un mécanisme pneumatique, d'une plaque de pression, etc. La partie de commande électrique est composée de PLC, d'une interface homme-machine, d'un capteur de pression, etc.et les données de l'essai sont exactes.

(3) Les produitsCet équipement comporte deux postes de travail, chacun pouvant être testé indépendamment.

Figure 1 Apparence générale de l'équipement

2.Normes de fabrication

Ce matériel d'essai est conçu et fabriqué selon les normes suivantes:

Conçus et fabriqués conformément à la norme 21.103.1 et 21.103.2 de la norme CEI 60335-2-84;

6.7 Essai de balancement, 6.10 Essai d'ouverture et de fermeture, 6.11 Essai de durée de vie de la fonction de chute lente et 6.12 Essai à haute pression de JC/764-2008;

3.Paramètres techniques:

Station d'essai de pression statique et d'impact:

Station d'essais de balancement:

4.Environnement d'utilisation

Les États membresLa machine et l'équipement doivent être placés dans un environnement protégé de la pluie, du soleil et de la corrosion.

(2) LesTempérature ambiante 10 ~40°C, humidité relative < 80%.

(3) Les produitsLa machine doit être placée sur un sol plat, exempt de vibrations, et maintenue stable sans se secouer.

5.Interface d'interaction homme-ordinateur Instructions de fonctionnement

Les États membresInstallez le dispositif et allumez l'alimentation;

(2) LesInterface de connexion utilisateur, modifier le mot de passe de l'utilisateur (le mot de passe original pour tous les utilisateurs est: 1111):

Le chiffre2Écran de bienvenue au démarrage

Le chiffre3: fenêtre contextuelle de connexion et mot de passe

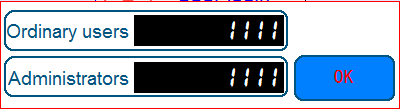

Le chiffre4: Changement de mot de passe fenêtre pop-up

(3) Les produitsInterface de fonctionnement:

Le chiffre 5: L'écran de fonctionnement pour l'essai d'ouverture et de fermeture à la station A1, l'essai de pression statique à la station B1 et l'essai de balancement à la station C

[Retour à la page]:Déconnectez-vous de l'utilisateur actuel et retournez à l'interface de connexion;

[Alarme définitive]S'il vous plaît éliminer l'alarme d'abord, puis appuyez sur ce boutonpour éliminer l'alarme;

Une station d'essais d'impact

[Compte à réinitialiser]:S'il vous plaît réinitialiser la valeur de comptage à zéro;

[Valeur de force zéro]:régler l'écart de valeur de la force courante à zéro;

[Début du test]:bouton de démarrage du test;

[Arrêtez le test]:Le bouton d'arrêt de l'essai;

[Nombre actuel]:Afficher le numéro actuel;

[Définir les temps]:Définir le nombre de fois, et la machine s'arrête lorsque le nombre actuel est atteint;

[Temps d'application de la force]:affichage et réglage du temps d'application de la force;

[Valeur de force courante]:afficher la valeur de la force courante;

[Valeur de force définie]:définir la valeur de la force;

B Station d'essais de balancement

[Compte à réinitialiser]:S'il vous plaît réinitialiser la valeur de comptage à zéro;

[Valeur de force zéro]:régler l'écart de valeur de la force courante à zéro;

[Début du test]:bouton de démarrage du test;

[Arrêtez le test]:Le bouton d'arrêt de l'essai;

[Nombre actuel]:Afficher le numéro actuel;

[Définir les temps]:Définir le nombre de fois, et la machine s'arrête lorsque le nombre actuel est atteint;

[Valeur de la force du cylindre gauche]:régler la valeur de la force du cylindre gauche et l'afficher;

[Temps d'application de la force de gauche]:régler le temps d'application de la force sur la cylindre gauche et l'affichage;

[Valeur de la force du cylindre droit]:régler la valeur et l'affichage de la force de cylindre correcte;

[Temps d'application de la force droite]:régler le temps et l'affichage de l'application de la force sur le cylindre;

Le nombre de personnesParamètres et débogage fenêtre contextuelle (appuyez sur le bouton dans le coin supérieur gauche de chaque stationpour faire apparaître le paramètre et la fenêtre de débogage ):

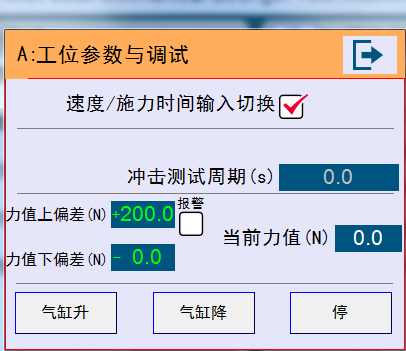

Le chiffre6:Paramètres de la station B et fenêtre contextuelle de débogage

[Ascenseur de cylindre]:bouton de levage manuel du cylindre;

[Cylindre vers le bas]:bouton d'abaissement manuel du cylindre;

[Arrêtez!]:Bouton d'arrêt manuel;

[Temps de compensation du choc]:temps de compensation lorsque chaque cycle n'est pas atteint pendant le processus d'essai de choc;

[Cycle d'essai de choc]:Affiche la durée du cycle d'essai de choc;

[Déviation supérieure de la force] et [Déviation inférieure de la force]définir la valeur de la force d'alarme de déviation supérieure de la force et les paramètres de fonctionnement de la déviation inférieure;

[Valeur de la force de courant]:afficher la valeur de la force courante;

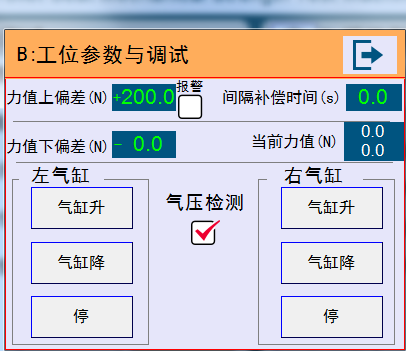

Le chiffre7: Paramètres de la station C et fenêtre contextuelle de débogage

[Ascenseur de cylindre]:bouton de levage manuel du cylindre;

[Cylindre vers le bas]:bouton d'abaissement manuel du cylindre;

[Arrêtez!]:Bouton d'arrêt manuel;

[Force déviation supérieure] et [Force déviation inférieure]définir la valeur de la force d'alarme de déviation supérieure de la force et les paramètres de fonctionnement de la déviation inférieure;

[Période de compensation de l'intervalle]:L'exigence standard est un temps de pressage à intervalles de cylindres d'environ 0,5 seconde. Si ce temps n'est pas atteint, régler cette compensation de temps;

[Valeur de force courante]:afficher la valeur de la force courante;

Les produitsInterface d'historique (appuyez longtemps sur la case d'affichage des informations située en bas de l'interface d'opération pour entrer dans cette interface, où vous pouvez définir l'heure du système):

Le chiffre8:Page d'historique du poste de travail

[Retour]:Retour à la page principale de l'opération;

[Paramètres d'affichage du temps d'interface]:L'heure du système peut être réglée dans le coin supérieur droit de cette page;

6.Processus de fonctionnement

Les États membresrégler le niveau d'installation des équipements et le positionnement des pieds de la machine;

(2) LesInstaller l'échantillon à chaque station, fixer l'échantillon avec les vis papillon fournies et régler le niveau de l'échantillon;

(3) Les produitsConnectez l'alimentation et allumez l'alimentation.doivent être correctement mis à la terre pour éviter les accidents de choc électrique;

Le nombre de personnesEssai d'impact:

1) LeFixer la plaque d'acier circulaire appliquant la force sur le capteur de force; pour les forces statiquesTest de pression, utilisez une ø160mmcirculaireplaque d'acier; pour les essais d'impact, utilisationune ø300 mmune plaque d'acier circulaire;

2) LeAjustez la position de l'échantillon et de la plaque d'acier appliquant la force enen appuyant sur le bouton manuel dans le paramètre et le débogage de la fenêtre contextuelleLa pression de l'air est réglée en fonction de la force de sortie.lorsque le réglage est terminé, remettre la bouteille à sa position initiale.

3) Les produitsEntrez dans l'interface d'opération et appuyez sur[Valeur de force nulle] pour réinitialiser la valeur de force actuelle;

4) Les produitsRéglez la fonction de station B sur la fonction à tester, effacez le dernier décompte,et définir la valeur de la force, le nombre de fois et le temps d'application de la force;

5) Les produitsAppuyez sur le bouton [Débuter le test] dans l'interface de fonctionnement principale et l'appareil effectuera automatiquement des tests d'ouverture et de fermeture et comptera automatiquementles temps;

6) LeLe test s'arrêtera automatiquement une fois terminé et s'affichera dans la boîte d'appel; si vous devez vous arrêter pendant le test, appuyez sur le bouton [Stop Test]; si vous devez vous arrêter d'urgence,Appuyez sur le bouton d'arrêt d'urgence;

7) LeRetirer les échantillons d'essai et les inspecter.

Les produitsTest de balancement:

1) LeAjustez la position de l'échantillon et de la plaque d'acier appliquant la force enen appuyant sur le bouton manuel dans le paramètre et le débogage de la fenêtre contextuelleLa pression de l'air est réglée en fonction de la force de sortie.lorsque le réglage est terminé, remettre la bouteille à sa position initiale.

2) LeEntrez dans l'interface d'opération et appuyez sur[Valeur de force nulle] pour réinitialiser la valeur de force actuelle;

3) Les produitsDétailler le dernier décompte sur l'interface de fonctionnement principale et définir la valeur de la force, le nombre de fois ou la durée d'application;

4) Les produitsAppuyez sur le bouton [Débuter le test] dans l'interface de fonctionnement principale et l'appareil effectuera automatiquement des tests d'ouverture et de fermeture et comptera automatiquementles temps;

5) Les produitsLe test s'arrêtera automatiquement une fois terminé et le message seraSi vous avez besoin d'arrêter pendant le test, appuyez surSi vous devez arrêter immédiatement, appuyez sur le bouton d'arrêt d'urgence.

6) LeRetirer les échantillons d'essai et les inspecter.

7.Précautions et entretien

Les États membresVeillez à ce que la machine soit bien mise à la terre pour éviter les accidents de sécurité.

(2) LesNe pas dépasser la charge admissible pendant l'essai pour éviter d'endommager le capteur de pression.

(3) Les produitsLa pièce de la machine doit être nettoyée fréquemment pour la garder propre.
